1.無泄漏磁力泵簡介
該款泵浦為磁力驅動式高低溫旋渦泵，移送循環介質為不含顆粒、纖維的液體（水、導熱油、乙二醇）等。泵 浦外觀精美、振動小、噪音低。應用于循環 350℃以內高溫導熱油，循環 180℃以內熱水、低溫-80℃以內防凍液等介 質。可根據客戶需求，定制變頻、防爆、特殊電源等電機
2.無泄漏磁力泵應用領域
精密超高溫模溫機、高低溫檢測設備、反應釜保溫、化工設備等行業
3.無泄漏磁力泵圖片
4.無泄漏磁力泵特點
序號 | 泵浦特點 |
01 | 耐-80℃～350℃以內溫度范圍 |
02 | 揚程高、流速快 |
03 | 磁力驅動式、密封性能穩定性高 |
04 | 噪音低、振動小 |
5.無泄漏磁力泵材質
序號 | 名稱 | 泵浦材質 | 技術特性 |
01 | 泵體+泵蓋 | 不銹鋼 | 精密鑄造成型、致密性高、加工精度高、水力性能*越 |
02 | 束環 | 不銹鋼 | 耐溫高、熱脹冷縮形變量小、性能穩定 |
03 | 葉輪 | 銅/不銹鋼 | 加工精度高、表面特殊處理、耐磨性好、水利性能*越 |
04 | 軸芯 | 不銹鋼 | 表面特殊處理、耐磨性好、水利性能*越 |
05 | 中承 | 不銹鋼 | 強度高、磁渦流損失小 |
06 | 軸套 | 碳化硅 | 自潤滑性好、耐溫高、耐磨性好 |
07 | 被動磁 | 不銹鋼 | 精密鑄造成型、致密性高、加工精度高、水力性能*越 |
08 | 固定盤 | 不銹鋼 | 強度高、磁渦流損失小 |
09 | 分離杯 | 特殊高溫磁鋼 | 耐高溫、磁性穩定、動平衡精度高 |
6.無泄漏磁力泵結構圖
7.無泄漏磁力泵使用工況
高溫熱水 | 高溫導熱油 | 乙二醇 | 工作環境溫度 | *高海拔 | *大工作壓力 |
+5℃-+180℃ | +5℃-+350℃ | -80℃ - +180℃ | -5℃-+40℃ | 1000m | 15bar |
8.無泄漏磁力泵技術參數
型號 | 口徑 | 電機 | 性能參數 | 泵浦自重 kg | ||||||
進口 | 出口 | 功率kw | 匹數 Hp | 電壓 V | 頻率Hz | 轉速rpm | *高/使用揚程m | *大流量L/Min | ||
MAP-500 | DN15 | DN15 | 0.5 | 0.7 | 3Ø-380 | 50 | 2760 | 40/30 | 25 | 10 |

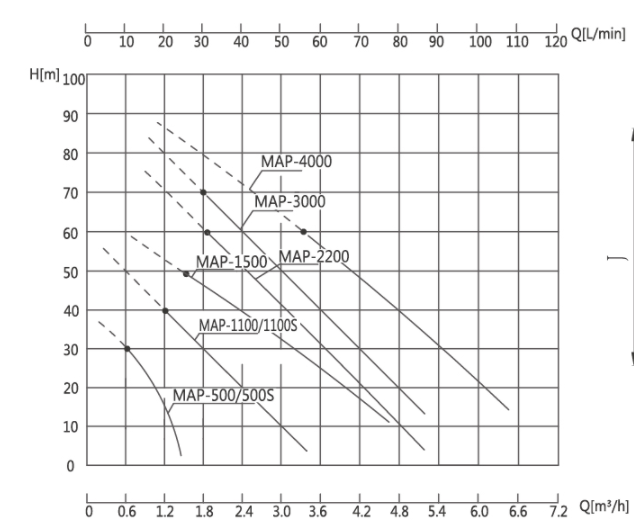

9.無泄漏磁力泵性能曲線圖

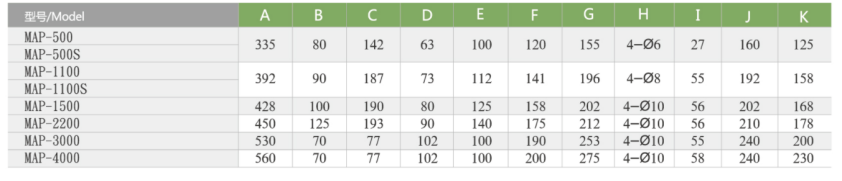

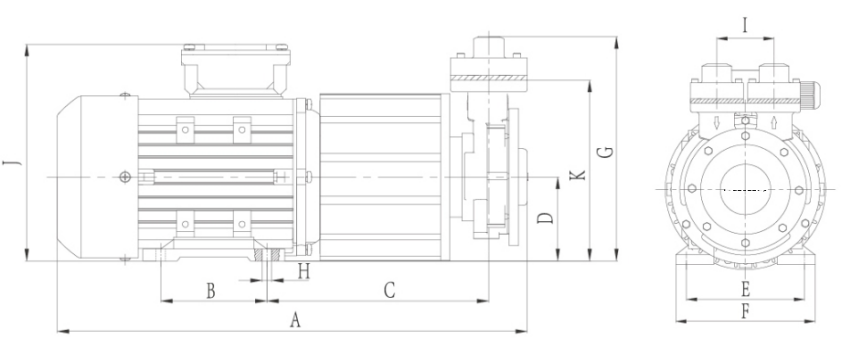

10.無泄漏磁力泵安裝尺寸
